Descrição do produto: Terminal hermético

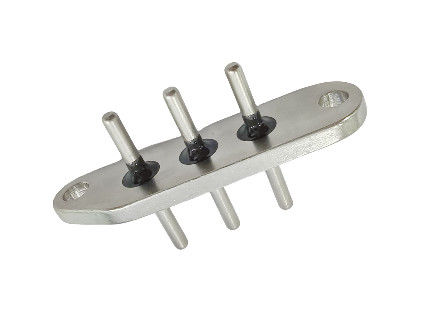

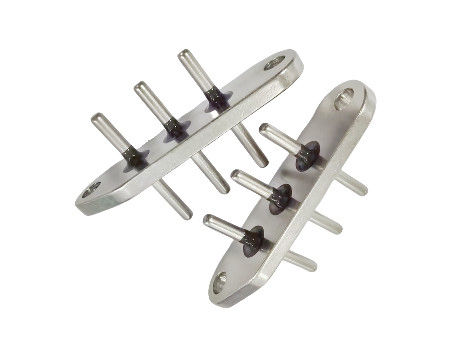

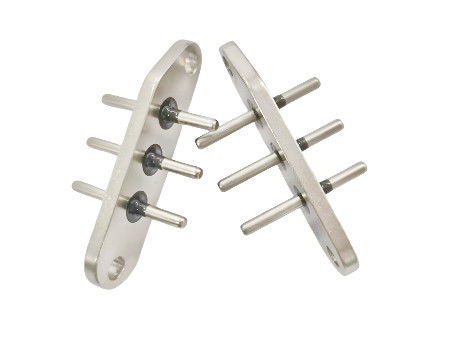

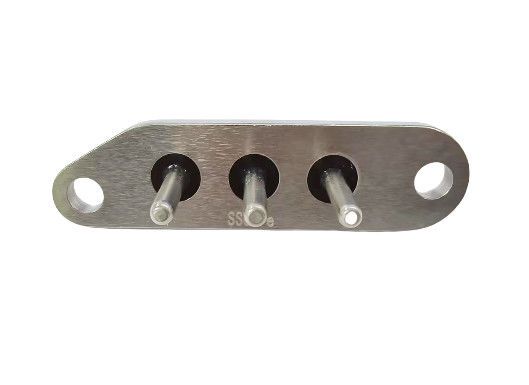

O terminal hermético apresentado no desenho é um componente elétrico altamente especializado.
1. Materiais
Corpo: É feito de aço 45, proporcionando excelente resistência mecânica e durabilidade.
Pins: Os pinos são feitos de aço inoxidável SUH446, que oferece boa resistência à corrosão e condutividade elétrica.
Vidro: O vidro utilizado é ELAN #48, garantindo propriedades de isolamento e vedação adequadas.
2Dimensões e especificações
O terminal apresenta vários cortes circulares com diâmetros como R 5.5, R 9.5, etc. Estas dimensões precisas são cruciais para a sua adequação e funcionalidade.
Existem vários furos com diâmetros específicos, como? 3.18 ± 0.005, 5,6 ± 0,1 (através), etc. Estes furos são concebidos para acomodar com precisão os pinos e outros componentes.
A estrutura global tem dimensões de 34,5 ± 0,3 de comprimento e 3,5 min de altura, garantindo um projeto compacto, mas funcional.
3Características principais do produto
Resistência ao isolamento: tem uma resistência ao isolamento de 500MΩ @ 1000DC, garantindo um excelente isolamento elétrico.
Hi-Pot (força dielétrica): Com uma verificação estática de 3000VAC, ele pode suportar altas voltagens sem quebra ou flashover.
Teste de vazamento: passa por um teste de vazamento a 2,5 MPa com pressão de N2 durante um minuto, garantindo a ausência de vazamento.
Tratamento da superfície: A superfície é tratada com uma chapa de níquel sem eletrolição com uma espessura de 3 a 5 μm, aumentando as suas propriedades anti-corrosiva.
Corrente de trabalho máxima e normal: tem uma corrente máxima de 30 A e uma corrente de trabalho normal de 25 A, com um aumento de temperatura inferior a 40 °C, tornando-a adequada para várias aplicações elétricas.
Temperatura de funcionamento: a gama de temperaturas de funcionamento varia de - 40°C a + 150°C, permitindo a sua utilização numa ampla gama de ambientes.
4. Aplicações
Este terminal hermético foi concebido principalmente para ser utilizado em sistemas eléctricos onde é necessária uma vedação hermética para evitar interferências ambientais e assegurar ligações eléctricas fiáveis.É adequado para aplicações em indústrias como a aeroespacial, telecomunicações e automação industrial, onde são essenciais componentes elétricos de alto desempenho.
Em resumo, este terminal hermético combina engenharia precisa, materiais de alta qualidade e excelentes propriedades elétricas.tornando-o uma escolha ideal para várias aplicações elétricas exigentes no mercado internacional.
