Alta resistência para parafusos elétricos H62 porca de latão e 304 aço inoxidável instalação de concha de ferro para refrigeração

I. Visão geral do produto

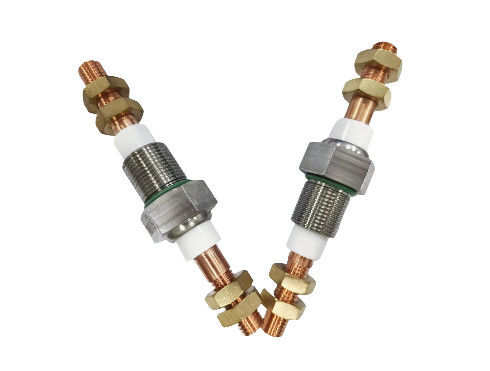

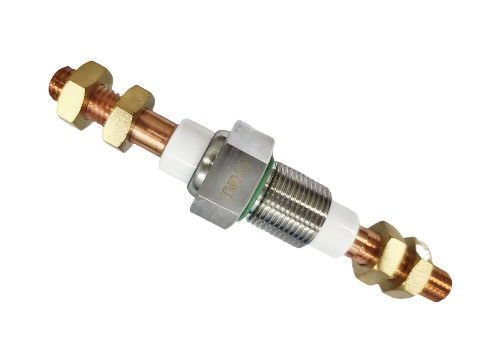

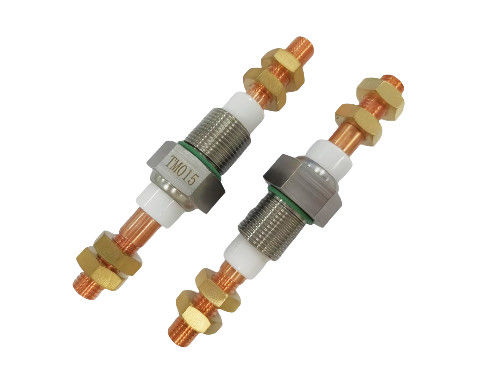

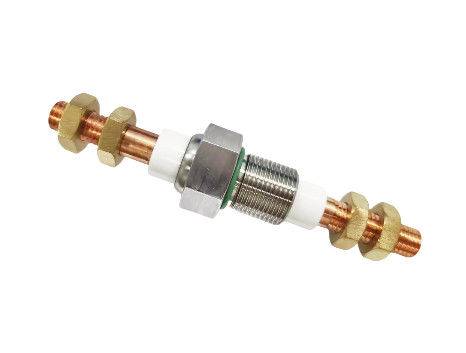

O produto é um parafuso de energia, que é composto principalmente por uma casca de ferro de instalação, uma manga de porcelana ondulada, uma haste de cobre, uma porca, uma junta e um anel O.
II. Especificações do projecto

Materiais

Concha de ferro de instalação: aço inoxidável 304
Capa de porcelana ondulada: 95% de alumina porcelana
Barras de cobre: T3 de cobre roxo
Nozes: latão H62
Garrafa: latão H62
Anéis de O (± 13,5 × 2,65): HNBR

Dimensões

O comprimento total do produto é de aproximadamente 99,5 mm (com uma tolerância de ± 0,5 mm).
O diâmetro da parte hexagonal (SSCore) é de cerca de 25,2 mm.
O diâmetro da parte de ligação da haste de cobre é de M8 numa extremidade e M16×1 na outra extremidade, com diâmetros correspondentes de ¥12 e ¥24 (com uma tolerância de +0,1 mm).

Requisitos técnicos

Deve cumprir a norma YS/YGR - 9000 - 001 "Condições técnicas para terminais de motores de compressores de refrigeração de tipo fechado".
A articulação entre a mangueira de porcelana e a haste de parafuso deve ser selada com adesivo.
O intervalo de temperatura de funcionamento é de - 30°C a + 100°C.
A pressão de trabalho é de 2,1 MPa, a pressão de ensaio é de 3,2 MPa e a pressão mínima de ruptura é de 6,3 MPa.
A resistência de isolamento entre o condutor e a camada não deve ser inferior a 1000 MΩ.
Em condições de corrente de carga total de 200 A, tensão de 600 V, 1000 VAC, 60 Hz, a corrente máxima de fuga é ≤ 5 mA em 1 minuto.
Os materiais componentes devem ser resistentes aos refrigerantes R22 e R134a.

III. Características do produto
Este parafuso de alimentação foi concebido com dimensões precisas e uma selecção rigorosa de materiais para garantir o seu desempenho em ligação elétrica e resistir a ambientes de alta pressão e temperatura.É adequado para compressores de refrigeração fechados, proporcionando uma conexão eléctrica e segurança fiáveis.
